Круговая логарифмическая линейка КЛ-1

          В клуб-музей «Кузнецкая школа» передан в дар уникальный экспонат - круговая логарифмическая линейка КЛ-1. Линейка внешне очень похожа на механический секундомер, только в ней нет часового механизма, и вместо кнопок - вращающиеся головки, с помощью одной крутим стрелки, с помощью другой - подвижный циферблат.

В отличие от обычных логарифмических линеек, она не позволяет считать логарифмы и кубы, точность ниже на один разряд, ну и как обычной линейкой ей не воспользуешься (и спину не почешешь), зато она очень компактная, её можно носить в кармане. Год выпуска - 1986. Московский опытный завод контрольных приборов "Контрольприбор".

Круговая логарифмическая линейка КЛ-1 предназначена для выполнения наиболее часто встречающихся в практике математических операций: умножения, деления, комбинированных действии, возведения в квадрат и в куб, извлечения квадратного корня, нахождения тригонометрических функций синуса и тангенса, а также соответствующих обратных тригонометрических функций, вычисления площади круга, подсчета веса деталей круглого сечения.

Логарифмическая линейка состоит из корпуса с двумя головками, двух циферблатов, один из которых вращается при помощи головки с черной точкой, и двух стрелок, которые вращаются при помощи головки с красной точкой. Против головки с черной точкой над подвижным циферблатом имеется неподвижный указатель.

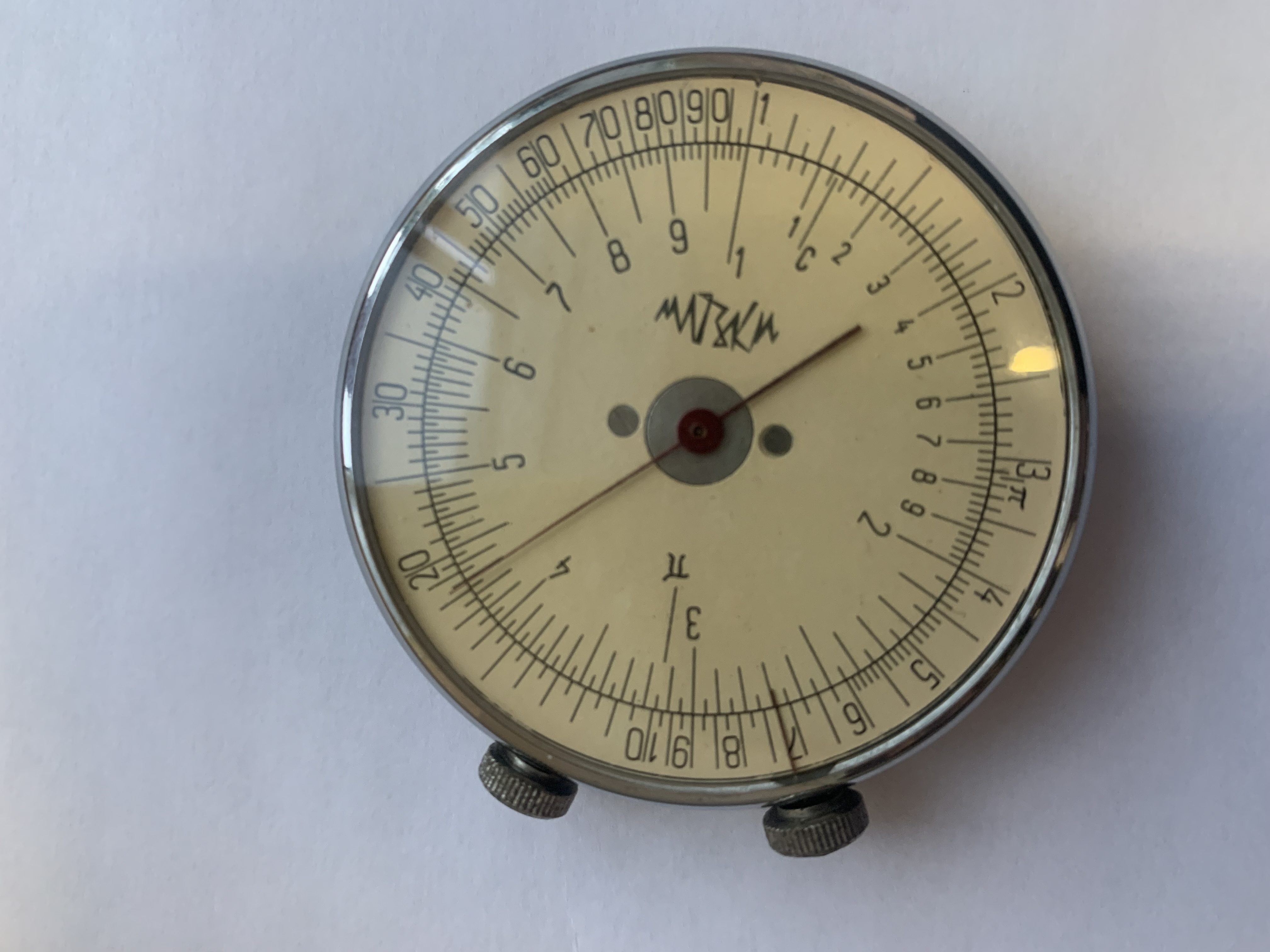

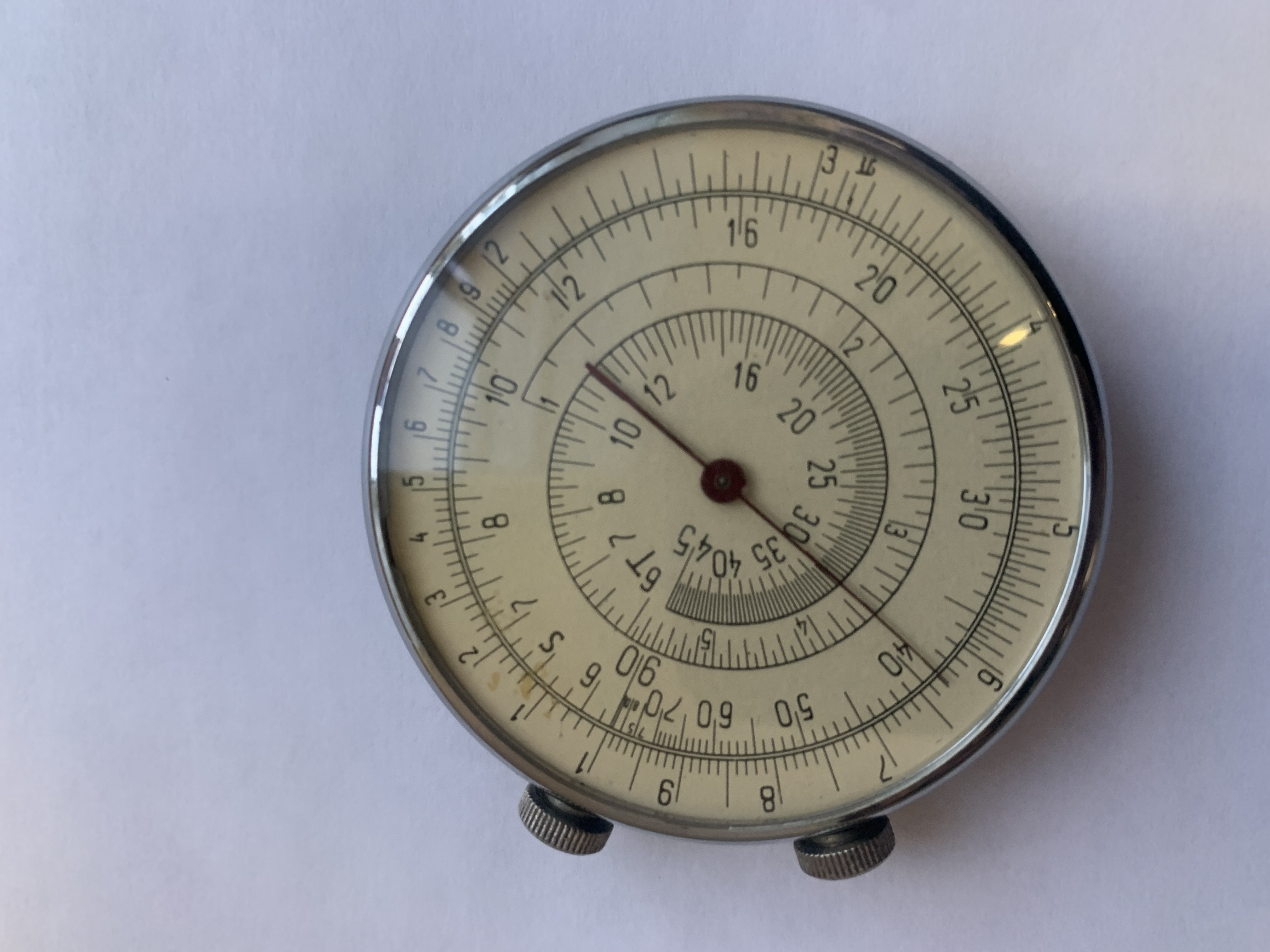

На подвижном циферблате нанесены две шкалы: внутренняя (основная) — счетная и наружная — шкала квадратов чисел. На неподвижном циферблате нанесены три шкалы: наружная шкала — счетная, аналогичная внутренняя шкале на неподвижном циферблате, средняя шкала — значений углов для отсчетов их синусов и внутренняя шкала — значений углов для отсчетов их тангенсов.

Быстрые вычисления

Прилагаемая (ниже) инструкция предлагает умножать и делить в три движения: вращением подвижной шкалы на указатель, вращением стрелки до нужного значения, и вращением циферблата до другого значения. Однако гораздо интереснее использовать оба циферблата, подвижный и неподвижный с обратной стороны линейки, и делать вычисления в два движения. При этом возможно получать сразу весь спектр значений, просто вращая циферблат, и тут же считывая значения.

Для этого на неподвижном циферблате нужно стрелкой выставить либо множитель (в случае умножения), либо делимое (в случае деления), и, перевернув линейку, вращением подвижного циферблата выставить второй множитель на стрелку, либо делитель на указатель, и сразу прочитать результат. Продолжая вращать циферблат, тут же считываем другие значения функции. Обычный калькулятор такое не умеет делать.

Круговая логарифмическая линейка "КЛ-1"

1. Корпус.

2. Головка с черной точкой.

3. Головка с красной точкой.

4. Подвижный циферблат.

5. Неподвижный указатель.

6. Основная шкала (счетная).

7. Шкала квадратов числа.

8. Стрелка.

9. Неподвижный циферблат.

10. Счетная шкала.

ВНИМАНИЕ! Вытаскивание головок из корпуса не допускается.

Круговая логарифмическая линейка "КЛ-1" предназначена для выполнения наиболее часто встречающихся в практике математических операций: умножения, деления, комбинированных действий, возведения в квадрат, извлечения квадратного корня, нахождения тригонометрических функций синуса и тангенса, а также соответствующих обратных тригонометрических функций, вычисления площади круга.

Логарифмическая линейка состоит из корпуса с двумя головками, 2-х циферблатов, один из которых вращается при помощи головки с черной точкой и 2-х стрелок, которые вращаются при помощи головки с красной точкой. Против головки с черной точкой над подвижным циферблатом имеется неподвижный указатель.

На подвижном циферблате нанесены 2 шкалы: внутренняя - основная - счетная и наружная - шкала квадратов чисел.

На неподвижном циферблате нанесены 3 шкалы: наружная шкала - счетная, аналогичная внутренней шкале на подвижном циферблате, средняя шкала "S"-значений углов для отсчета их синусов и внутренняя шкала "T"-значений углов для отсчета их тангенсов.

Выполнение математических операций на линейке "КЛ-1" производится следующим образом:

I. Умножение

1. Вращением головки с черной точкой повернуть подвижный циферблат до совмещения первого сомножителя по счетной шкале с указателем.

2. Вращением головки с красной точкой совместить стрелку с отметкой "1".

3. Вращением головки с черной точкой повернуть подвижный циферблат до совмещения второго сомножителя по счетной шкале со стрелкой.

4. Против указателя по счетной шкале отсчитать искомое значение произведения.

II. Деление

1. Вращением головки с черной точкой повернуть подвижный циферблат до совмещения делимого по счетной шкале с указателем.

2. Вращением головки с красной точкой совместить стрелку с делителем по счетной шкале.

3. Вращением головки с черной точкой повернуть подвижный циферблат до совмещения отметки "1" со стрелкой.

4. Против указателя по счетной шкале отсчитать искомое значение частного.

III. Комбинированные действия

1. Вращением головки с черной точкой повернуть подвижный циферблат до совмещения первого сомножителя по счетной шкале с указателем.

2. Вращением головки с красной точкой совместить стрелку с делителем по счетной шкале.

3. Вращением головки с черной точкой повернуть подвижный циферблат до совмещения второго сомножителя по счетной шкале со стрелкой.

4. Против указателя по счетной шкале отсчитать окончательный результат.

Пример: (2x12)/6=4

IV. Возведение в квадрат

1. Вращением головки с черной точкой повернуть подвижный циферблат до совмещения значения числа, возводимого в квадрат, по счетной шкале с указателем.

2. Против того же указателя по шкале квадратов прочитать искомое значение квадрата этого числа.

V. Извлечение квадратного корня

1. Вращением головки с черной точкой повернуть подвижный циферблат до совмещения значения подкоренного числа по шкале квадратов с указателем.

2. Против того же указателя по внутренеей (счетной) шкале прочитать искомое значение квадратного корня.

VI. Нахождение тригонометрических функций угла

1. Вращением головки с красной точкой совместить стрелку над неподвижным циферблатом со значением заданного угла по шкале синусов (шкала "S") или по шкале тангенсов (шкала "T").

2. Против той же стрелки на том же циферблате по наружной (счетной) шкале прочитать соответствующее значение синуса или тангенса этого угла.

VII. Нахождение обратных тригонометрических функций

1. Вращением головки с красной точкой совместить стрелку над неподвижным циферблатом по наружной (счетной) шкале с заданным значением тригонометрической функции.

2. Против той же стрелки по шкале синусов или тангенсов прочитать значение соответствующей обратной тригонометрической функции.

VIII. Вычисление площади круга

1. Вращением головки с черной точкой повернуть подвижный циферблат до совмещения значения диаметра круга по счетной шкале с указателем.

2. Вращением головки с красной точкой совместить стрелку с отметкой "C".

3. Вращением головки с черной точкой повернуть подвижный циферблат до совмещения отметки "1" со стрелкой.

4. Против указателя по шкале квадратов отсчитать искомое значение площади круга.

Техническо-сбытовая организация "Рассвет" г. Москва, А-57, ул. Острякова, дом №8.

СТУ 36-16-64-64

Артикул В-46

Штамп ОТК <1>

Цена 3 руб. 10 коп.

Сейчас логарифмические линейки выпускаются только в наручных часах. Человечество что-то потеряло, полностью перейдя от аналоговых вычислителей на чисто цифровые.
